¿Cómo puedes diseñar una vista comprensible para mostrar la dimensión de las variables evaluadas? – Gráfico radial

Los gráficos radiales son una forma de comparar múltiples variables cuantitativas. Esto los hace útiles para ver qué variables tienen valores similares o si hay valores atípicos entre cada variable. Los gráficos radiales también son útiles para ver qué variables son altas o bajas dentro de un conjunto de datos, haciéndolos ideales para mostrar rendimientos.

A cada variable se le proporciona un eje que empieza en el centro. Todos los ejes se disponen radialmente, con distancias iguales entre sí, manteniendo la misma escala entre todos los ejes. Las líneas de cuadrícula que se conectan de eje a eje a menudo se usan como guía. Cada valor de variable se traza a lo largo de su eje individual y todas las variables en un conjunto de datos se conectan para formar un polígono.

Hasta este punto los gráficos que hemos visto los hemos utilizado para observar de una manera gráfica resultados; sin embargo, podemos tener situaciones en las que las categorías no sean comparables, es decir, no se pueda realizar un análisis comparativo entre las mismas. Tal es el caso de las encuestas, por ejemplo, pueden arrojar resultados de calificaciones del comercio electrónico de una compañía que ofrece diversas categorías de ropa por internet. En caso de necesitar representar los resultados, el gráfico Radial nos puede ser de utilidad, veamos:

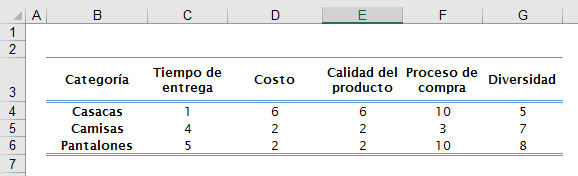

Tenemos la siguiente información:

Se trata de los resultados promedio de una encuesta realizada por los clientes para calificar cada categoría de ropa, se sabe que esta empresa tiene distintas políticas de compra y envío para cada una y desean saber cual genera mayor impacto positivo en los clientes.

• Tiempo de entrega: Calificación entre 1 y 10.
• Costo: Calificación entre 1 y 6.
• Calidad del producto: Calificación entre 1 y 6.
• Proceso de compra: Calificación entre 1 y 12.
• Diversidad de productos: Calificación entre 1 y 9.

Vemos entonces que la escala de medición de los atributos es distinta y por esta razón no es recomendable usar alguno de los gráficos que hemos desarrollado hasta el momento. Así que la forma más apropiada para representar estos datos es con el gráfico Radial y para ello con el rango de celdas que tienen los valores seleccionado, nos vamos a la pestaña Insertar –> Insertar gráfico de superficie o radial –> Radial.

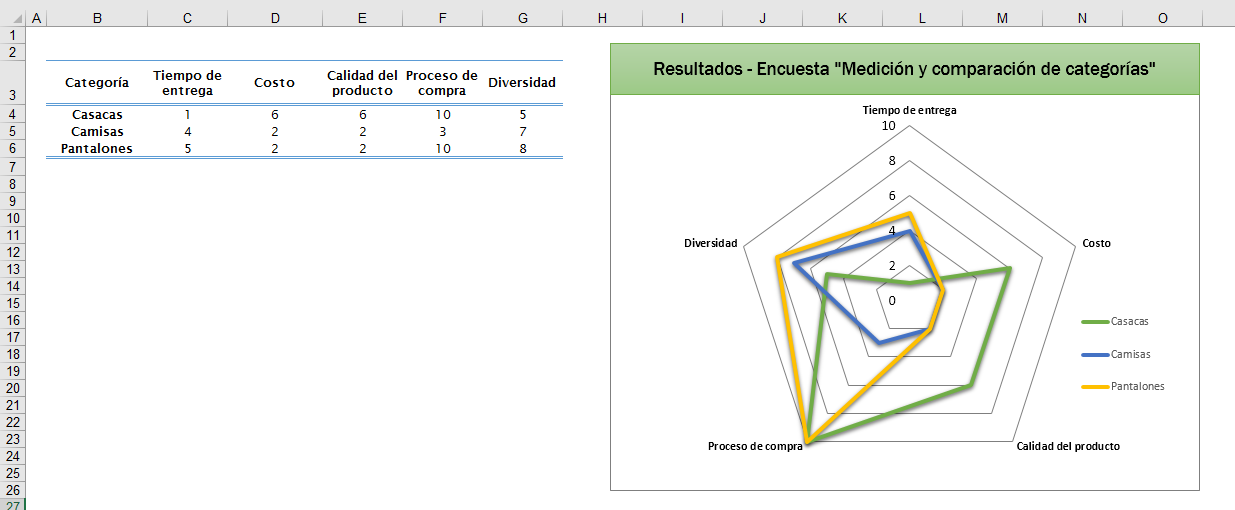

Vamos a seleccionar la primera opción de grafico Radial y veremos el resultado en la hoja de cálculo:

Para mejorar la vista del gráfico vamos a darle formato de color borde, eliminamos el título e insertamos un cuadro de texto como título; hago esto porque el título predeterminado del gráfico ocupa mucho espacio.

Cada línea representa a una categoría y las puntas del gráfico representan los atributos que se están midiendo en la encuesta. Por ejemplo, podemos ver que Camisas (línea azul) y Pantalones (línea amarilla) presentan una relación directa en la diversidad donde alcanzaron los puntos mayores en estos dos atributos, pero ambos presentan una relación inversa con el Costo donde alcanzaron calificaciones bajas. Por otro lado, Casacas (línea verde) presenta una relación de Costo y Calidad óptimas con lo cual se puede decir que son percibidas como un producto de alta calidad   a un precio adecuado.

Sin embargo, hay existen algunas complicaciones con los gráficos radiales:

• Al tener múltiples series o polígonos en un gráfico radial, es confuso y difícil de entender o interpretar y hasta a veces, demasiado desordenado.
• Tener demasiadas variables crea demasiados ejes y también puede hacer que el gráfico sea complicado de leer. Por lo tanto, es una buena práctica mantener los gráficos radiales simples y limitar el número de variables utilizadas.

Eso sería todo por esta ocasión, espero este post sirva de ayuda para ampliar tus conocimientos.
